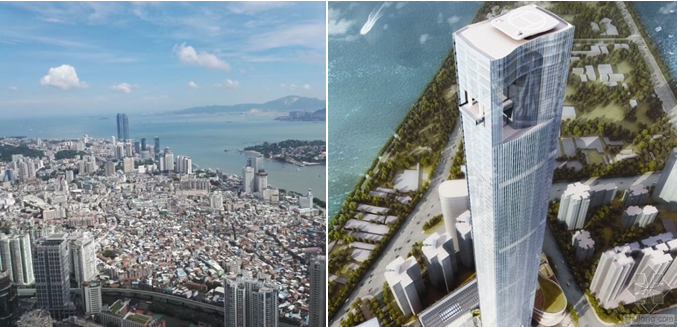

福建第一高楼—厦门国际中心总投资为70亿元的环球中心项目落户于福州新区三江口片区,是集高端酒店,商业综合体,声调观光浏览平台等功能的地标性建筑,双塔占地面积为45000平方米,建筑高度达350米。

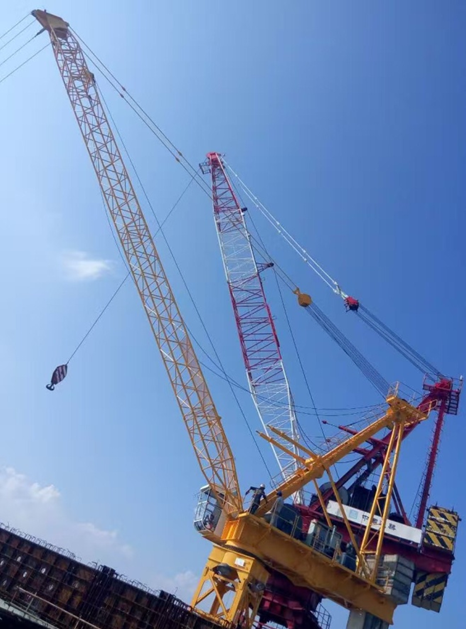

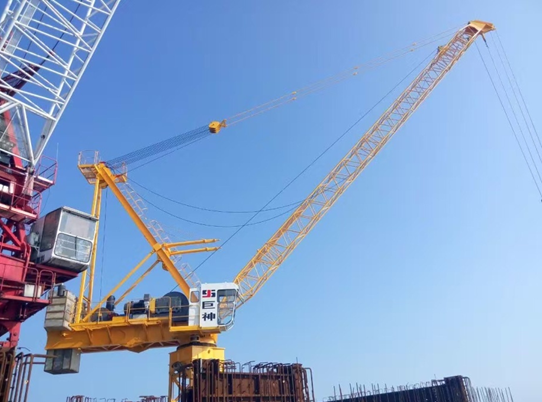

如今,339米的厦门国际中心已接近封顶,而无锡市巨神起重机有限公司生产的WQ315屋面起重机也已被安装在了国际中心的最顶层帮助其拆除内爬塔机。
巨神牌WQ315屋面起重机的主要特点:
(1)为固定旋转式起重机,其重心低,稳定性好,结构轻巧合理,承载能力大,结构变形小。
(2)起升机构容绳量大,起升高度可达400米,系统配置2倍率、4倍率使用。
(3)工作幅度范围大,最大幅度达30m,并可在额定起重量内带载变幅,提高了施工效率。
(4)机构采用全变频调速,工作平稳,效率高。采用便携式操作台,操作方便,灵活,视野开阔。
(5)安全性能高,起升、回转、变幅都装有行程限位器,并配套塔机安全监控系统。
(6)安装拆卸及转运工地方便,维修保养简便,配件标准化、通用程度高。
WQ315屋面起重机的技术性能参数:
机构工作级别 |
起升机构 |
M4 |
|
回转机构 |
M4 |
||
变幅机构 |
M4 |
||
工作仰角 |
78° |
15° |
|
工作幅度 |
8.2m |
29.8m |
|
最大起重量(4倍率) |
25t |
8.84t |
|
起 升 机 构 |
型号 |
75JTVF63 |
|
电机型号 |
YZTPF280S-6 |
||
电机功率 |
75kW |
||
减速机型号 |
V3SH12-80-A i=77.683 |
||
起升速度(4倍率) |
0-15m/min |
||
容绳量 |
1600m |
||
钢丝绳规格 |
35Wx7-1770 Φ22 |
||
回 转 机 构 |
型号 |
JH18T1 |
|
电机型号 |
YTRVF132M3-4F1 |
||
电机功率 |
9kW |
||
减速器传动比 |
i=183 |
||
回转速度 |
0-0.57r/min |
||
输出齿轮 |
m=14,Z=12,x=+0.5,α=20° |
||
回转支承 |
131.40.1800.002, m=14,Z=145,x=+0.5 |
||
变 幅 机 构 |
型号 |
30JTLF40L |
|
电机型号 |
YZPE200L-4 |
||
电机功率 |
30kW |
||
减速机型号 |
K157-70.1 i=70.48 |
||
变幅速度 |
3.3m/min |
||
单绳拉力 |
40kN |
||
钢丝绳规格 |
35Wx7-1770 Φ18 |
||
低速端制动钳 |
SBD120D |
以上信息来源于无锡市巨神起重机有限公司官网(www.jushen-cn.com)转载请注明出处。
